軌道交通11號線南段工程（16號線）
所在區域
上海市
分類
橋梁工程/城市軌道交通高架橋
工程時間
2014年12月竣工
特色
全國軌道交通中首條采用先張法槽型梁結構的橋梁
項目介紹

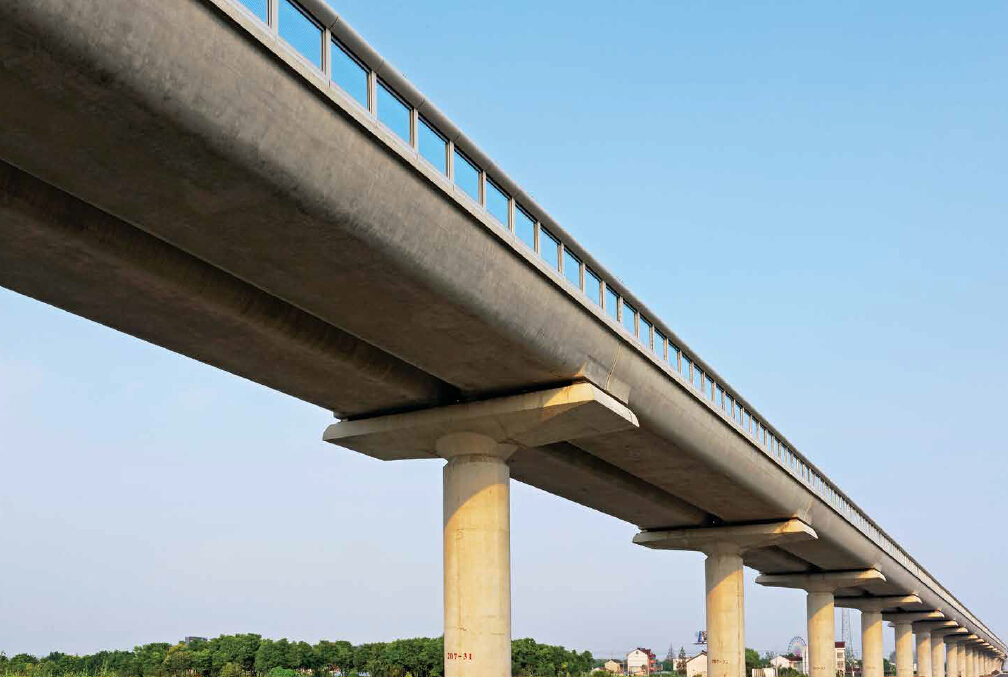

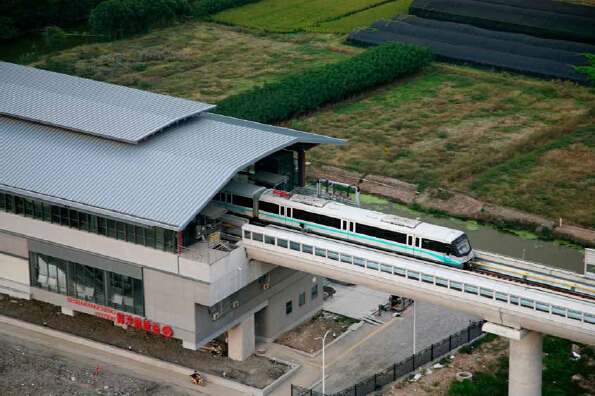

軌道交通11號線南段工程是上海軌道網絡中一條連接市中心與南匯臨港新城的市域快線，從浦東龍陽路至臨港新城滴水湖，全長近60km，設計車速120km/h，A型車，第三軌受電。高架線路長度約45km，標準跨徑30m，上部結構全線采用單線單槽的先張法預應力混凝土槽型梁，工廠預制，整孔安裝。槽型梁采用曲弧腹板的整體板式結構，板厚250mm，C55混凝土，先張法預應力，并采用蒸汽養護。
項目榮譽
2015年度全國優秀工程勘察設計一等獎
